Varje enhet har en adress mellan 0 och 255.
På enheter utan display ställs adressen in med en 8-polig omkopplarbank, en så kallad DIP-omkopplare.
Omkopplarna motsvarar vardera värdet 1-2-4-8-16-32-64-128, skrivet bredvid respektive omkopplare i omkopplarbanken. När man sluter en omkopplare (sätter den i läge ON) adderas dess värde till adressen.
Exempel: Här visas adress 27. Omkopplare i ON-läge: Nr. 1, 2, 4, 5 (1+2+8+16 = 27).
Det finns fyra adresstyper (här betecknade A1 – A4) beroende på enhetstyp och vilken kommunikationsbuss enheten använder:
| Adresstyp | Enhetstyp och inställbara adresser |
|---|---|
|
A1 |
Undercentral UC-50, 1–255 per anknytning |
|
A2 |
Styrenheter
|
|
A3 |
Enheter (Reader-50 m.m.) som kan anslutas på lokalbuss och tar en kortläsarplats på undercentralen, 1–255 per anknytning:

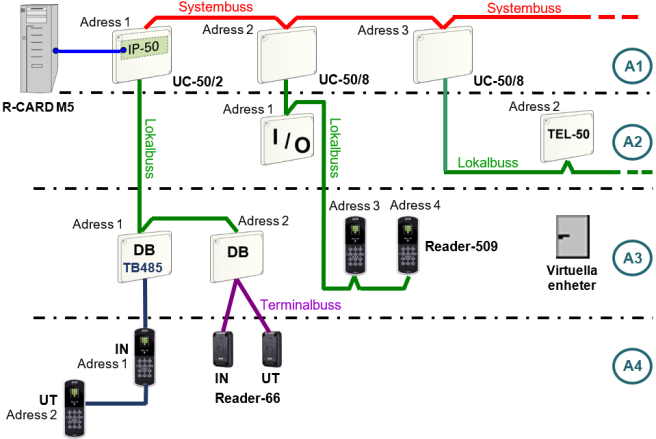

Det är dessa enheter som i en stor anläggning först kommer att förbruka de maximalt 255 adresserna och framtvinga användning av ytterligare en anknytning. I ritningen nedan visas enheter på en anknytning. Inställd enhetsadress betecknas med #, t.ex. #2. Enheter med adresstyp A3 representerar dörrmiljöerna. Se Konfigurera dörrmiljöer: Översikt. |
|
A4 |
Enheter (Reader-60) som tar en kortläsarplats på DB‑50 (även DB‑50 Light) eller DIO-5084 byglad som delningsbox: Se Ansluta kortläsare till DB-50 eller DIO-5084 ( och ).
|
Samma enhetsadress kan återfinnas hos flera enheter av a) samma adresstyp men i olika slingor/grupper; b) olika adresstyper i samma anknytning.
